上週來組裝妹妹的新電腦
順便拍一些圖片以後可以當作教學
舊家的螢幕19吋當然繼續用
只有裝主機的部分，明細如下
主機
記憶體：創見 jetram 2g 1230元 ---->沒辦法DDR2實在太便宜了，但我沒有選擇雙通道
硬碟： WD160G 1530元 --->不抓東西的話，160G還會嫌太多
中央處理器AMD 黑盒5000+ 2700元----->雖然不算新的CPU了，不過為了板子780G的顯示晶片，選擇AMD陣營
電源供應器蛇吞象350W 1290元 ---->自己組裝電腦一定要要求的部分，品牌電腦的POWER通常不怎麼好，一年大概就差不多壞了
鍵鼠849元
dvd燒錄機：PIONEER20X光雕燒錄機 1299元 --->光雕功能讓她自己玩吧
電腦機殼：冰山戰神 (附系統風扇3)1650元
cpu風扇：(技嘉G POWER) 950元 --->要超頻還是要像樣一點的風扇。
主機板：技嘉780MG-S2H 2990元---->據說是目前內建顯示晶片中最強悍的，反正妹妹不玩遊戲，這張就夠了，省下一張顯卡的錢
合計13609元
雖然知道有些東西在順發買比較貴，但是因為有過去慘痛的經驗
到電子街賣場東買西買零件，結果部分零件在車上失竊
因此這次決意在順發一次買齊
雖然機殼只有找到黑色的，不過為了側板是透明的，也只好將就了
把它擺在一起，一盒一盒的。最左邊的是技嘉G-POWER，白色的是主機板、2GB那個是記憶體，黑盒是CPU、黃盒是硬碟
這是主機板在的特寫，中間白色是放cpu的位置，紅色、黃色一條條的是插記憶體的、藍色是插顯示卡
最左邊的一小排白色是插主電源的，左上角橘色是裝SATA硬碟、光碟機的，右下角有一個小小白色黑4格的，俗稱小4P，一定要記得裝喔，不然無法開機
機殼的內部，這幾條小小細細的線很重要，要按照主機板的說明書接，才知道要接哪裡
至於怎麼接，就沒照相了，因為實在很難邊拍邊裝
先把主機板放進機殼內鎖好，其實這個動作很難，要注意主機板鎖的螺絲中間放一塊小小的紅色墊片
傳說中的中央處理器，背面和正面
背面的每一隻針腳都不能斷，斷了一根這顆CPU就報銷了
先將CPU放進去，右邊的接桿要先拉起來，當CPU對準四個角，有一個角是缺的三角形，以辨識正確的方向
塗上白色的散熱膏，不用塗得很厚，塗一層薄薄的就好
CPU風扇也要按照說明書，因為AMD和INTEL兩家的CPU設計不同，風扇的裝法也不同，小心別把CPU壓壞了。
這兩個步驟是組裝電腦中最難的部分。
風扇的背面是緊貼塗著散熱膏的CPU。放下去CPU上之後再裝上扣環便大公告成
這個蛇吞象電源供應器是黑色的，將它裝在機殼的後上方(比較小型的機殼不一定在後上方)
右邊是硬碟，存放資料的地方，很重要，將它的後面裝上電源線和SATA排線(因為太簡單忘了照相)
電源供應器圖的左上方有個紅色的開關，台灣是110V的，所以110是正確的，選到220的話，電腦會燒掉，要注意
開關－是開；那個像梯形的地方接電源線。
光碟機，裝法和硬碟雷同(太簡單因此也沒照相)

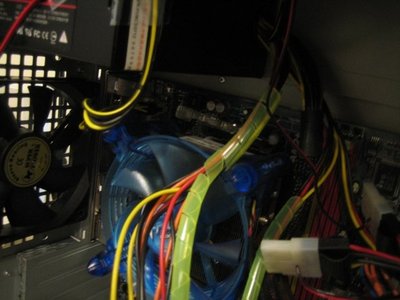

等到硬碟和光碟機也裝上去之後，再來就是整線的部分了，黃色是俗稱蛇管的東西，它可以把雜亂的線做一番整理
不過不是賣給別人的電腦，所以我沒有整得那麼努力……
機殼上還有幾個系統風扇是幫助散熱的，記得接上電源線(也因為太簡單省了照片)
主機後面的線當然也要接一接，由這張圖的左上開始說，綠色是PS/2的滑鼠、紫色是PS/2的鍵盤
藍色和白色是接液晶螢幕的，當然要看你的螢幕接頭是哪一種？如果你的主機板沒有內建顯示所，就沒有這兩個接頭。也有的顯示卡只附一種。
黑色的HDMI是目前最高級的視訊品質接線，線材也很貴。
橘色部分有兩個是USB、IEEE1394
再來是網路線孔、兩個USB
最後一堆圓形的孔是喇叭、耳機孔，怎麼看呢？通常喇叭是綠色的，其他除非你有接錄音機，不然用不太到。
挑這顆風扇是因為它還有藍色LED的緣故，下面黑色的部分是它的控制器，可以從前端控置風扇的轉速
運作時看起來還蠻炫的
來一張完成後的圖，非運作中。橘色是SATA排線，右下方黑色那台是硬碟機。透明側板的好處，可以看到裡面的狀況；
相對的，裡面很亂的話，也會看得一清二楚。
將電燈關閉後運作的圖
再來一張
裝了這顆CPU當然就是要超頻的啦
到BIOS裡改倍頻變成16，可以讓CPU的工作時脈從2.6G變成3.2G
簡單來說，就是讓CPU以更快的速度工作，但不適當的超頻會降低CPU的壽命，甚至燒壞
超頻後，剛幾這幾天比較冷，CPU溫度一直在3X度附近，表示機殼的整體散熱還不錯，過熱的話就容易當機
新手還是別玩超頻，乖乖的讓它正常速度工作就好了
嚴格來說，這顆CPU是AMD故意設定不鎖倍頻的，不然一般超頻得做一些調整，包括電壓、甚至更高級的風扇…等
所以這樣改都算是在合理的範圍內。不過燒掉了店家是不保固的，請小心。
下次再補幾張照片把它弄詳細一點好了，寫教學還真是一件不容易的事
整理之後才發現漏掉了不少照片……
如有誤之處，不吝指教
